一、概述
徐州華隆機械設備制造有限公司，自主研發出了新型高效無源液壓自動糾偏裝置，吸收了國內外先進技術及多年皮帶輸送機保護裝置制造經驗，廣泛應用于冶金、礦山、電力、建材、煤炭等行業的皮帶輸送系統，是預防和校正皮帶跑偏的最理想設備。
二、特點
液壓糾偏裝置作用在上、下調心托輥上，皮帶跑偏時主動調整糾偏拖輥角度校正皮帶，不但可省掉立輥保護皮帶邊緣不受立輥摩擦損傷，而且快速校正皮帶。 自動檢測跑偏并予以校正，使皮帶始終處于合理狀態運行，對皮帶機安裝不當、運轉失靈、物料沖擊、負荷變化、皮帶斷面間伸長率不均勻造成皮帶跑偏有很好的調整作用。
該裝置動力是皮帶和檢測輪的磨擦旋轉產生液壓動力，故無需電源，自動調整、自動校正，具有結構簡單、性能可靠、安裝方便等特點。
該裝置采用全封閉結構，故能在任何惡劣環境下正常工作
三、工作原理

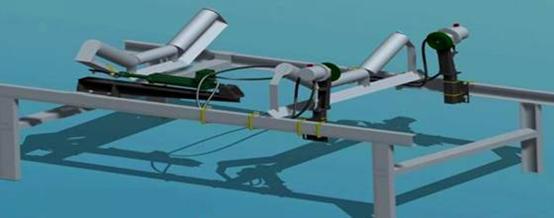

該裝置是由檢測輪與油泵組成的動力輸出裝置、邏輯閥和油缸組成執行機構，然后和糾偏托輥架連接。
當皮帶居中運行時，皮帶與左右兩只檢測輪不接觸，屬于正常運行。如果皮帶在運行偏左邊時，啟動左動力輸出裝置，執行機構根據邏輯閥判斷調整糾偏托輥位置，產生反向推力，把皮帶推向中間一面。反之，皮帶偏右時，啟動右動力輸出裝置，執行機構根據邏輯閥判斷調整糾偏托輥位置，產生反向推力，把皮帶推向中間一面。
四、選型說明
1 、液壓自動糾偏裝置分為上糾偏和下糾偏兩系列；
2 、可根據皮帶輸送機的單向運輸和雙向運輸?shù)墓ぷ鞣绞竭x型；
3 、請用戶根據使用的皮帶輸送機填寫我公司提供的參數表。
五、安裝說明
1、裝置可安裝在皮帶需要糾偏校正的場所，安裝前請參考使用說明書；
2、高效液壓對中裝置使用的液壓油為32 或46抗磨，加油過濾精度20 " ;
3、糾偏安裝工藝
同類產品連桿式自動糾偏裝置
